车辆荷载优化器

LUSAS Bridge和LUSAS Bridge Plus的软件选项

车辆荷载优化器

车辆荷载优化器工具合并了著名的Autoloader软件,扩展了LUSAS桥梁的车辆荷载分析能力,帮助简化了各种荷载构成下最不利荷载位置的评估。

车辆荷载优化器常用来确定桥梁上的临界车辆荷载类型,并施加这些荷载类型到LUSAS分析模型中。它大大减少了生成模型的时间,使桥梁结构的设计、评估或荷载分级更高效经济。


它是如何作用于公路车辆的?

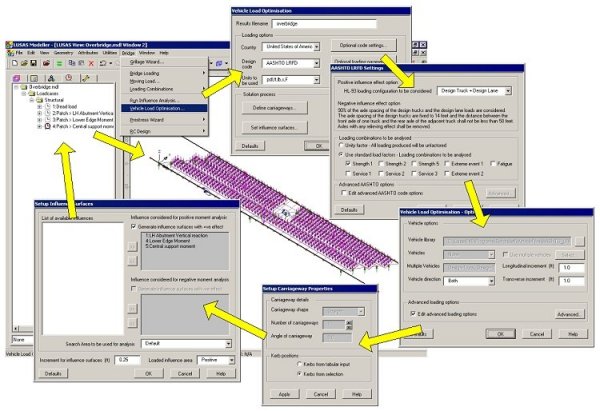

1.选择用于加载评估的一个或多个用于LUSAS模型的位置,并分配影响属性。定义了代表行车道范围的路缘线。

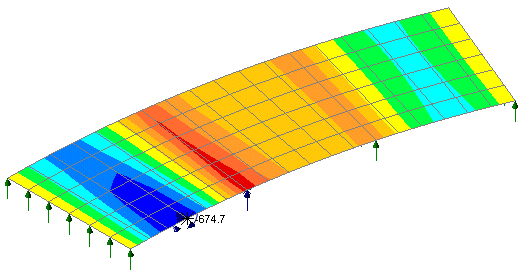

2.自动计算每个位置的影响面(使用直接或倒数方法),并可选择性地显示。


3.车辆负载优化设施询问每个影响面并计算临界加载模式。在计算加载效果之前,可以选择地显示临界加载模式。


4.然后利用临界加载模式计算加载对模型的影响。临界加载模式可以选择性地叠加在变形或未变形的结果图上。




目前支持的公路设计规范

  • 澳大利亚:AS5100-2: 2004, AS5100-7: 2004 (Austroads)

  • 加拿大CAN/CSA-S6-06 (Design)

  • 中国:JTG D62-2015

  • 丹麦:DS/EN 1991:2 DK NA:2015

  • 欧洲:EN1991-2 Recommended values

  • 芬兰:LO 24/2014

  • 爱尔兰:EN1991-2

  • 意大利:EN1991-2

  • 新西兰 (Transit New Zealand Bridge Manual)

  • 挪威:NS EN1991-2.2004 NA 2010 + NA-rundsskiv 07-2015

  • 波兰:EN1991-2

  • 沙特阿拉伯:MOMRA Bridges Design Specifications

  • 瑞典:EN1991-2 (2009), EN1991-2 (2011), TDOK 2013:0267 Version 3.0

  • 南非:TMH7

  • 英国:EN1991-2, BA34/90, BD21/01 including Annexes D and E, BD37/01 (Road+Rail), BD86/11, BS5400 Rail Railtrack document RT/CE/025, and CS 454 Assessment of Highway Structures and Bridges.

  • 美国:AASHTO LRFD (7th and 6th Edition) and AASHTO Standard Specifications (17th Edition)



它是如何作用于铁路车辆的?

1.选择用于加载评估的一个或多个用于LUSAS模型的位置,并分配影响属性。必须定义轨道和可加载轨道布局。


2.自动计算每个位置的影响面,并可选择性地显示。


3.车辆负载优化设施询问每一组影响线,并计算每一组的临界加载模式。在计算加载效果之前,可以选择显示临界加载模式。


4.然后利用临界加载模式计算加载对模型的影响。




目前支持的铁路车辆设计规范

  • 欧洲规范 EN1991-2 (Recommended values) (p491ae) ,丹麦、芬兰、爱尔兰、意大利、挪威、波兰和英国的 National Annexes

  • 国际性的 UIC Leaflet 776-1 (5th Edition)

  • 英国 NR-GN-CIV-025

  • 美国 AREMA manual for Railway Engineering (Concrete and Steel Structures)



总结:

  • 在LUSAS中自动生成影响线/影响面

  • 根据现行的国际规范,准确地确定临界荷载类型

  • 许多国际规范的荷载

  • 车辆加载模式的图形可视化

  • 对直线或曲线行车道加载

  • 适应设计规范改变的工具

  • 预定义标准车辆

  • 用户定制的车辆荷载

  • 使用非默认值选项

  • 创建自定义规则的选项

  • 快速求解——生成加载文件的速度将比人工操作快得多

  • 灵敏性测试功能——例如按照是否计入HA荷载,确定结构所能支承的HB车辆单位的最大数量

  • 使用LUSAS板、壳和梁格单元

  • 在一个分析过程中,同时求解结构上的几个点。


"荷载优化时使用LUSAS自动加载工具,对高重复性的任务将加速活载分析,否则将极大地耗费时间."

Dr Ihab Darwish, Alfred Benesch and Company.
