创新的缆绳设计

Millepede Cable Ties利用有限元分析的工程咨询服务部，以帮助优化一个专利的新型缆绳的设计。通过使用LUSAS Analyst进行一系列非线性接触分析，来研究缆绳中一个典型单元的变形。这可以改进缆绳的设计，使缆绳更容易扣住，同时束缚力更大。

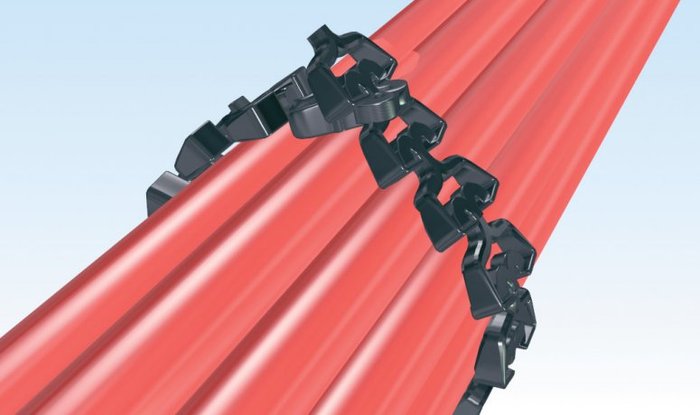

8mm宽的缆绳由尼龙66聚酰胺制成，是一种自锁链连接。每个缆绳包含多个5mm长的单元，每个单元由颈部、臂、铰和安全栓组成——截面形状和尺寸各不相同。在使用时，一个缆绳包裹着电缆束缚在一起，而且在缆绳上设有螺纹，来抵抗拉力并保护连接。每个缆绳的设计抵抗拉力为200N。在常规缆绳使用的地方，这种缆绳都可以使用，同时由于自锁系统，它们具有零损耗的优点。

尺寸数据首先通过DXF格式的文件提供，然后在LUSAS中根据缆绳尺寸的优化进行修改。两种略为不同的缆绳设计进行了分析——主要区别在于包含安全栓在铰链角落里的一个小型延伸，当缆绳变形时形成一个刚性设备。由于对称性，四分之一缆绳单元的模型被分析。单轴应力-应变数据为LUSAS超弹性非线性材料模型提供参数。LUSAS Ogden橡胶材料模型被选择，因为它可以进行参数微调，以严格匹配要求的应力/应变曲线。在变形时，单元接触的表面使用滑移线模型，并进行三维非线性接触分析。

"从LUSAS Analyst获得的结果，可以帮助我们优化缆绳单元的形状和尺寸，给出在指定荷载条件下我们需要的性能。"

Andy Harsley, Technical Director, Millepede Cable Ties
